SimDiff を使用して Simulink と Stateflow を TortoiseGit と統合する

TortoiseGit では、バージョンの比較時やマージコンフリクトの解決時に、外部の差分ツールまたはマージツールを起動できます。1つの外部ツールですべてのファイルを対象にできます。SimDiff では、それは推奨しません。特定のファイル拡張子に対してツールを設定してください。

マージコンフリクトがない場合、TortoiseGit は外部ツールを起動しません。たとえば、モデルファイルがブランチ上で変更され、メインブランチ上では変更されていない場合、そのブランチをマージしても SimDiff は開きません。

マージとコンフリクトの解決について詳しくは、TortoiseGit の文書をご覧下さい。マージおよびコンフリクトの解決。

TortoiseGit で SimDiff を設定する

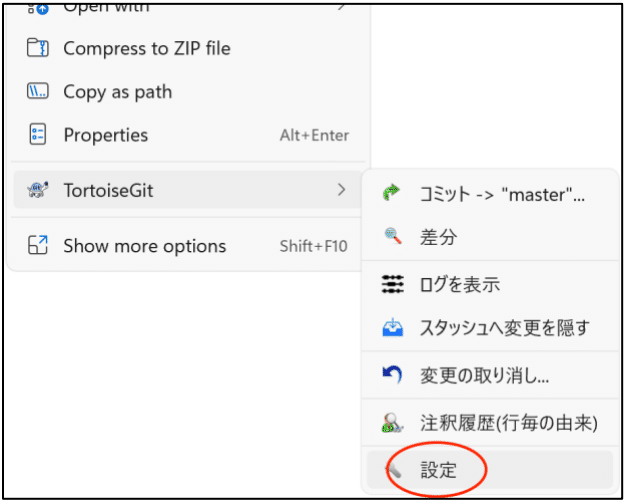

SimDiff は、差分、マージ、またはその両方に設定できます。まず TortoiseGit の設定ダイアログを開きます。Windows エクスプローラーで右クリックし、TortoiseGit、設定の順に選択します。

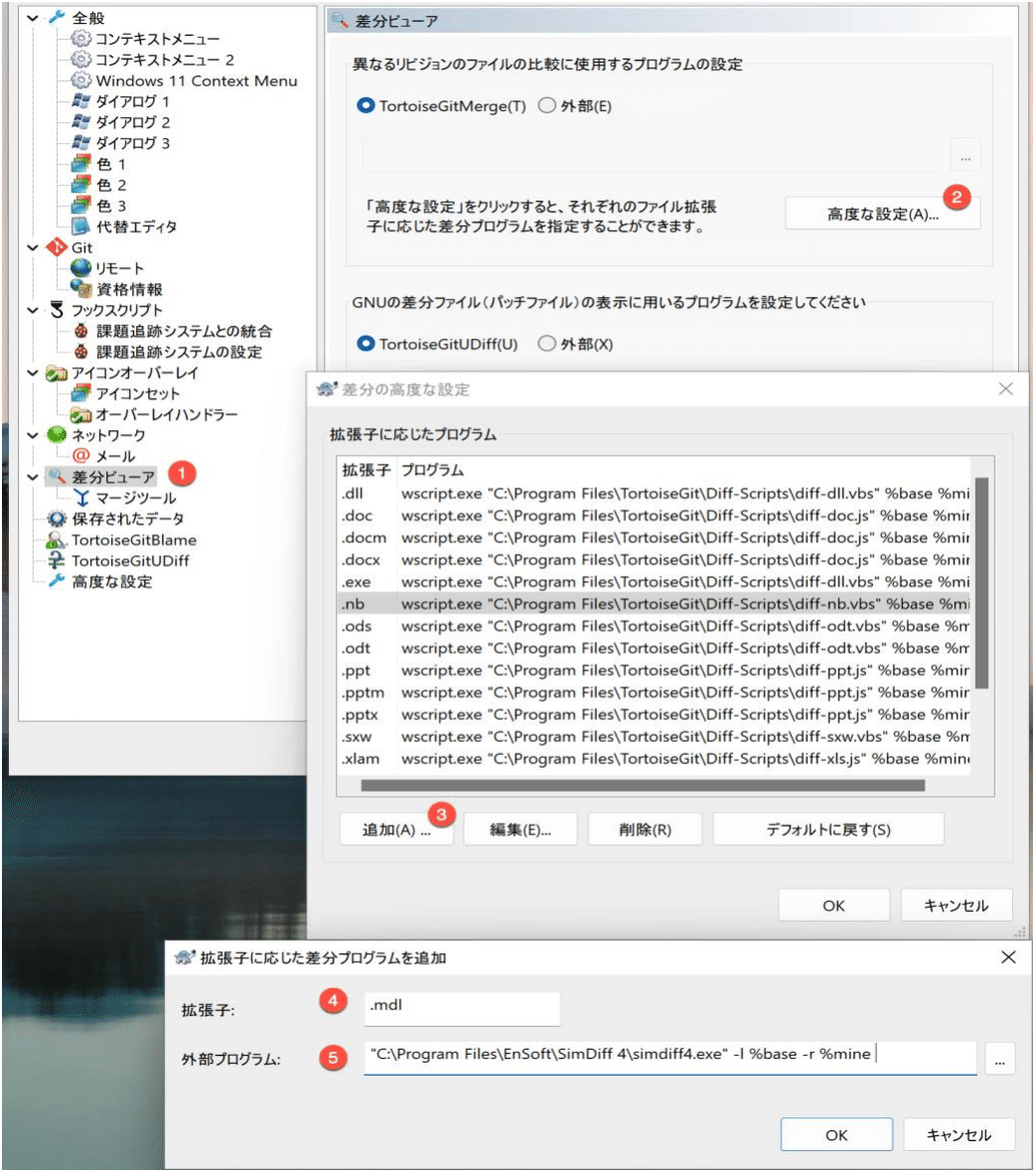

SimDiff を差分ツールとして設定する

1. サイドバーのツリーで差分ビューアを選択します。
2. 高度な設定をクリックして、詳細設定を開きます。
3. 既存の拡張子のエントリを編集するか、存在しない場合は新しいエントリを追加します。
4. 拡張子として .mdl または .slx を入力します。両方を設定する場合は、もう一方の拡張子についてこれらの手順を繰り返します。
5. 下記のコマンドを入力し、すべてのダイアログで OK を押します。

"C:\Program Files\EnSoft\SimDiff\simdiff4.exe" -l %base -r %mine

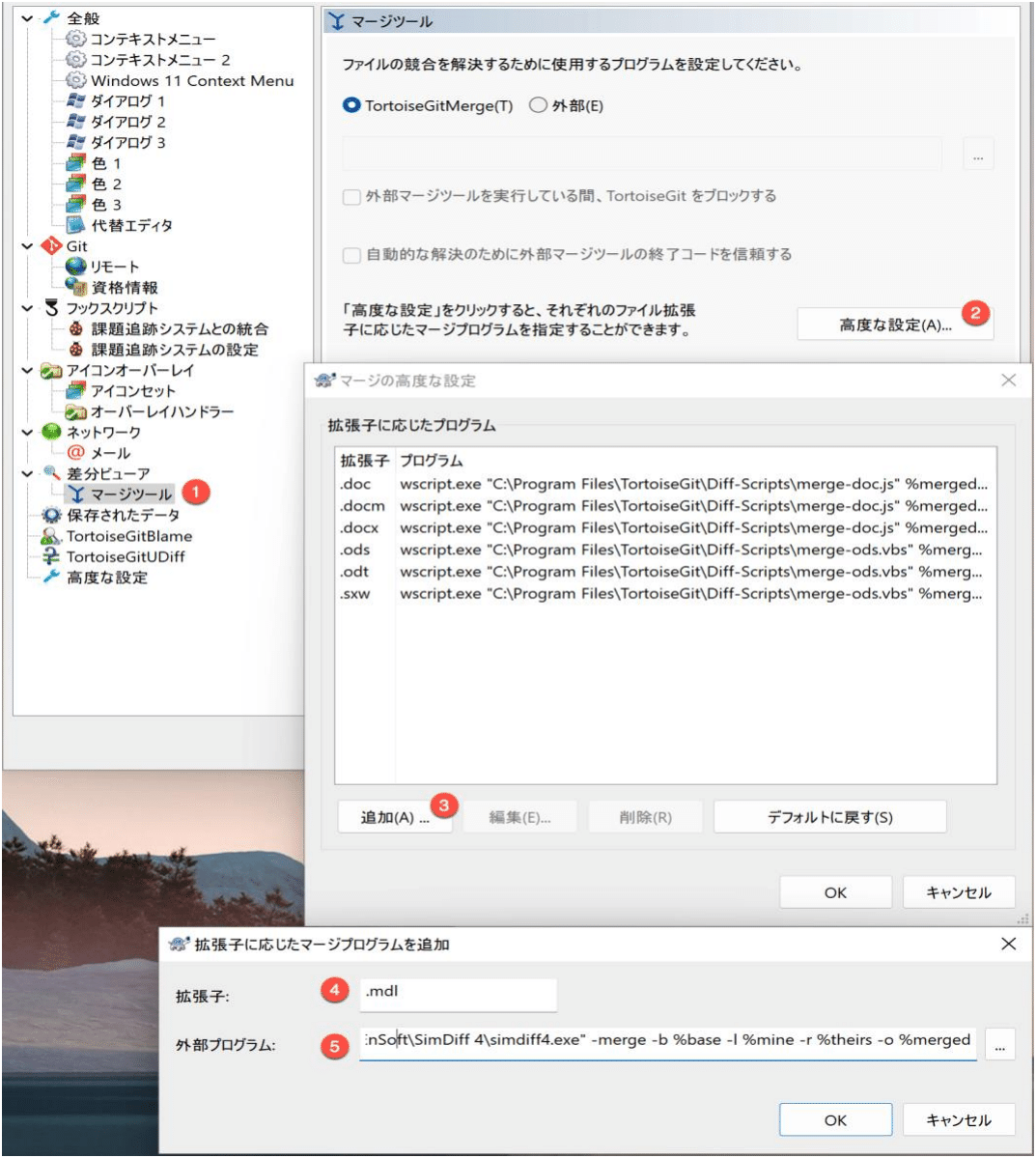

SimDiff をマージツールとして設定する

1. サイドバーのツリーで差分ビューアを選択し、次にマージツールを選択します。
2. 高度な設定をクリックして、詳細設定を開きます。
3. 既存の拡張子のエントリを編集するか、存在しない場合は新しいエントリを追加します。
4. 拡張子として .mdl または .slx を入力します。両方を設定する場合は、もう一方の拡張子についてこれらの手順を繰り返します。
5. 下記のコマンドを入力し、すべてのダイアログで OK を押します。

"C:\Program Files\EnSoft\SimDiff\simdiff4.exe" -merge -b %base -l %mine
-r %theirs -o %merged

上記のコマンドは、SimDiff が既定のインストールディレクトリにあることを前提としています。別の場所にインストールされている場合は、コマンドを変更してください。

外部ツールについて詳しくは、TortoiseGit の文書に記載されています。
