SimDiff を使用して Simulink と Stateflow を git + SourceTree と統合する

Git は分散バージョン管理システムです。主なインターフェースはコマンドラインです。SourceTree は、そのコマンドライン上で使うグラフィカルなクライアントです。以下の手順で、SourceTree 向けに SimDiff を設定します。

このクライアントは ToolSelector を使用します。ToolSelector は、ファイルタイプなどの入力引数から、設定されたツールを選択する弊社のユーティリティです。ToolSelector User Guide.pdf は ToolSelector のディレクトリにあります。デフォルトでは、そのディレクトリは C:\Program Files\EnSoft\SimDiff\utils\toolselector です。2020a.2 よりも古いバージョンの SimDiff を使用する場合、ディレクトリは C:\Program Files\EnSoft\SimDiff\utils\toolselector-20120215-1803 です。

設定

1. sourcetree-simdiff.zip をダウンロードします。
2. 解凍したファイルをお使いの ToolSelector ディレクトリにコピーします（デフォルトでは C:\Program Files\EnSoft\SimDiff\utils\toolselector）。
3. SourceTree の外部差分ツールとマージツールを、次のように設定します。

• SourceTree を開きます。
• ツールをクリックし、次にオプションをクリックします。

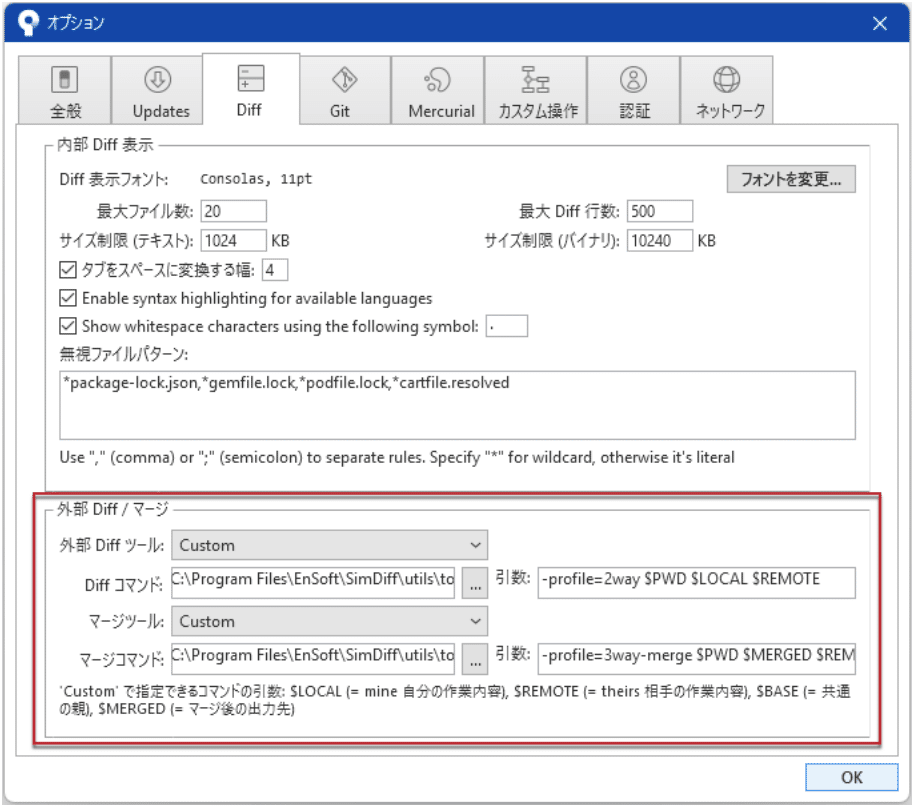

• 差分タブ内の外部差分 / マージのセクションに、下の図のように次の内容を入力します。

外部差分ツール: Custom

• 差分コマンド: C:\Program Files\EnSoft\SimDiff\utils\toolselector\toolselector.exe
• 引数: -profile=2way $PWD $LOCAL $REMOTE

マージツール: Custom

• 差分コマンド: C:\Program Files\EnSoft\SimDiff\utils\toolselector\toolselector.exe
• 引数: -profile=3way-merge $PWD $MERGED $REMOTE $BASE $LOCAL

注意

• SimDiff と ToolSelector がデフォルトの場所にない場合は、上の手順 3 に記載した差分コマンドとマージコマンドのパスを変更します。
• ToolSelector が SimDiff ディレクトリ内のデフォルトの場所にない場合は、simdiff4.exe への正しい絶対パスまたは相対パスで simdiff-cd.bat を更新します。
• マージの一部として 3 方向差分を使用します。3 方向差分は、2 つのバージョンの間でどこが異なるかと、各変更がどのモデルに由来するかを示します。3 方向差分は SimDiff のすべてのエディションに含まれています。

使用方法

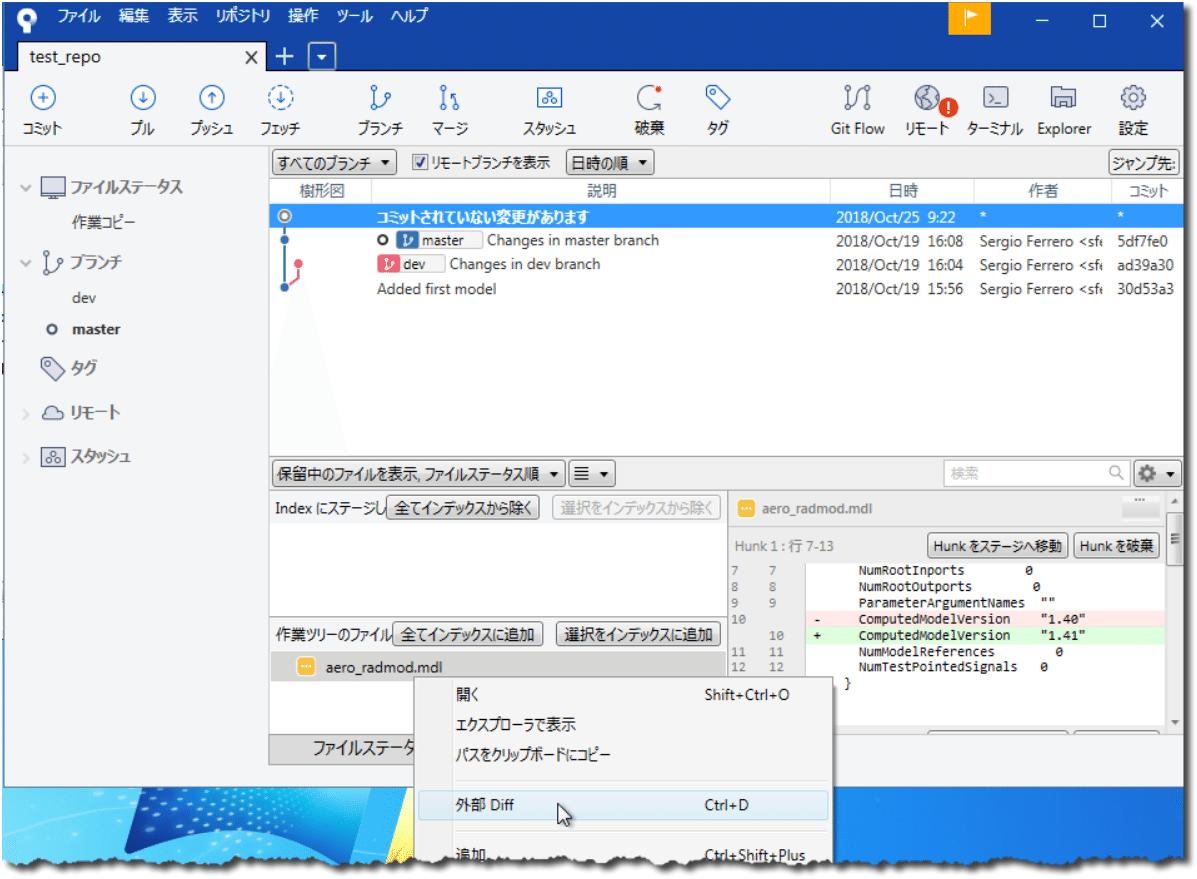

モデルの 2 つのバージョンの間の差分を確認するには、外部差分をクリックします。SourceTree が SimDiff を開きます。図は、ステージされていないファイルをリポジトリ内のコピーと比較する場合の操作を示しています。

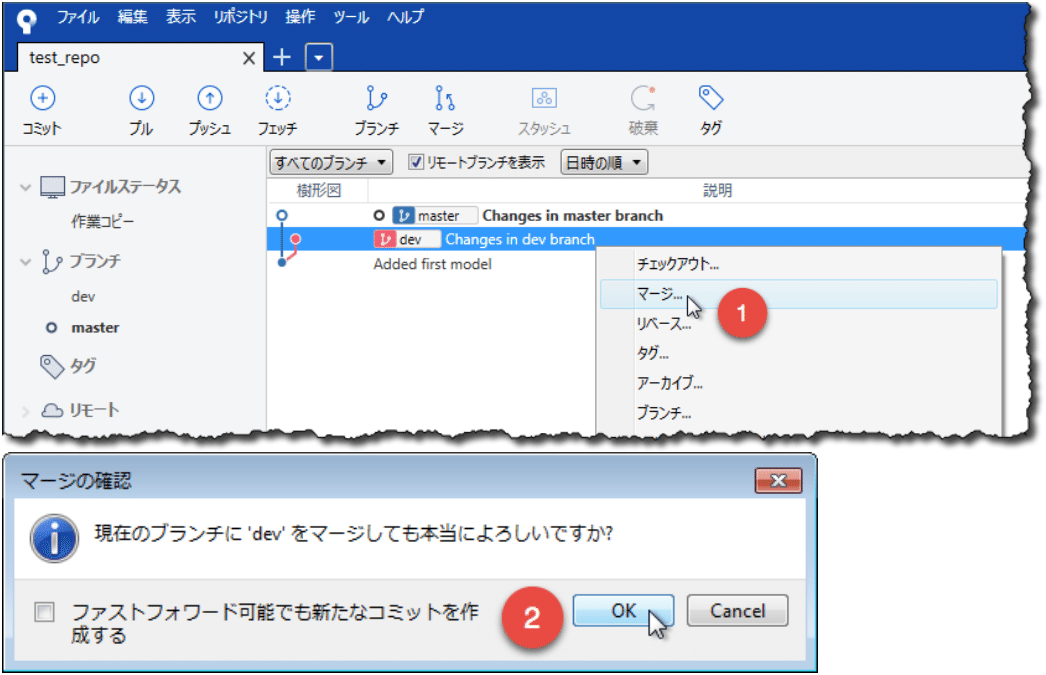

SourceTree がマージコンフリクトを検出したときにも、SimDiff が起動します。以下の手順では、ブランチをチェックアウトされているブランチへマージします。マージするブランチを右クリックし、図に従います。

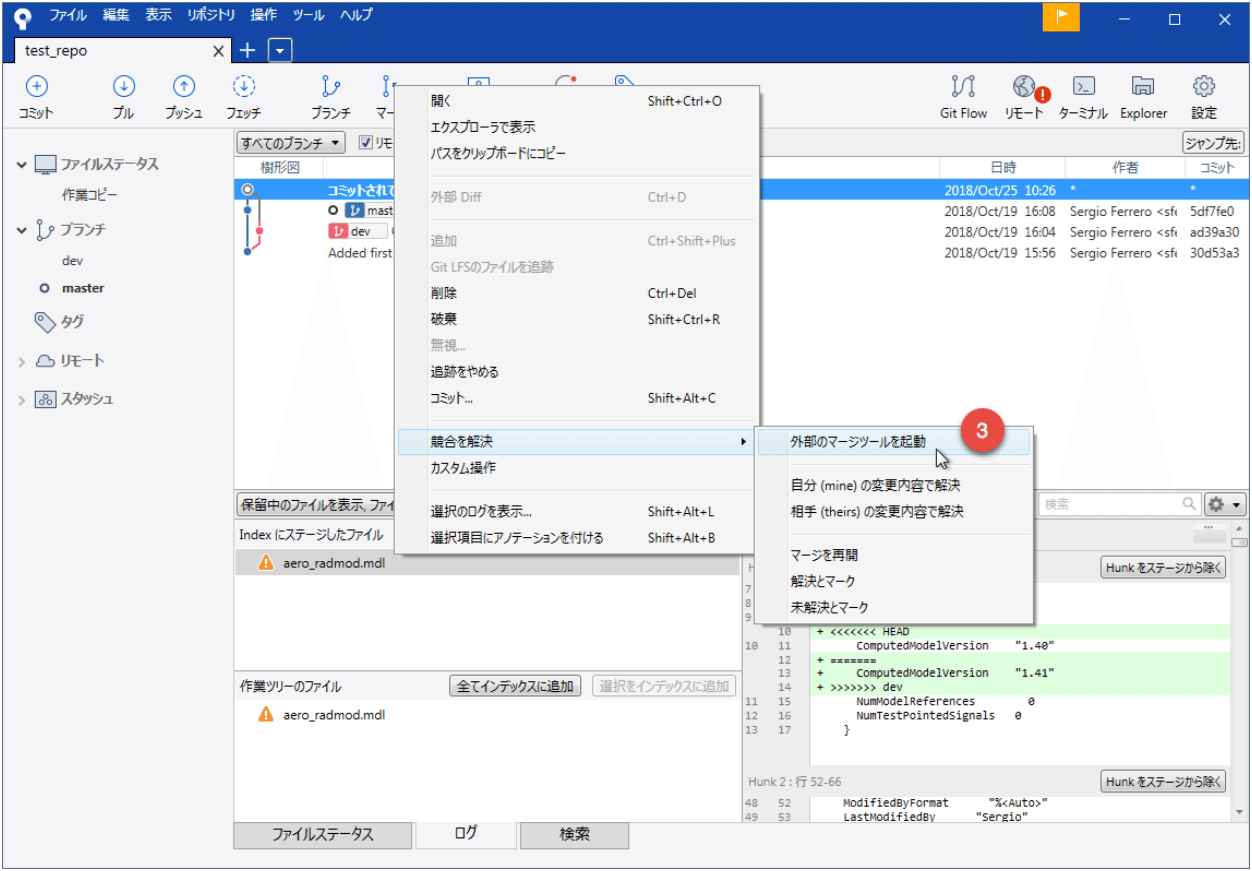

マージコンフリクトがある場合は、コミットされていない変更のブランチを選択し、コンフリクトしているファイルを右クリックして、コンフリクトを解決、次に外部マージツールの起動を選択します。

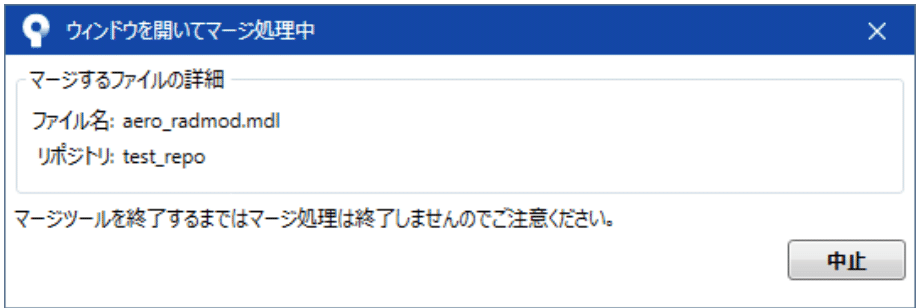

SourceTree は次のダイアログを表示し、変更をマージするために SimDiff を開きます。

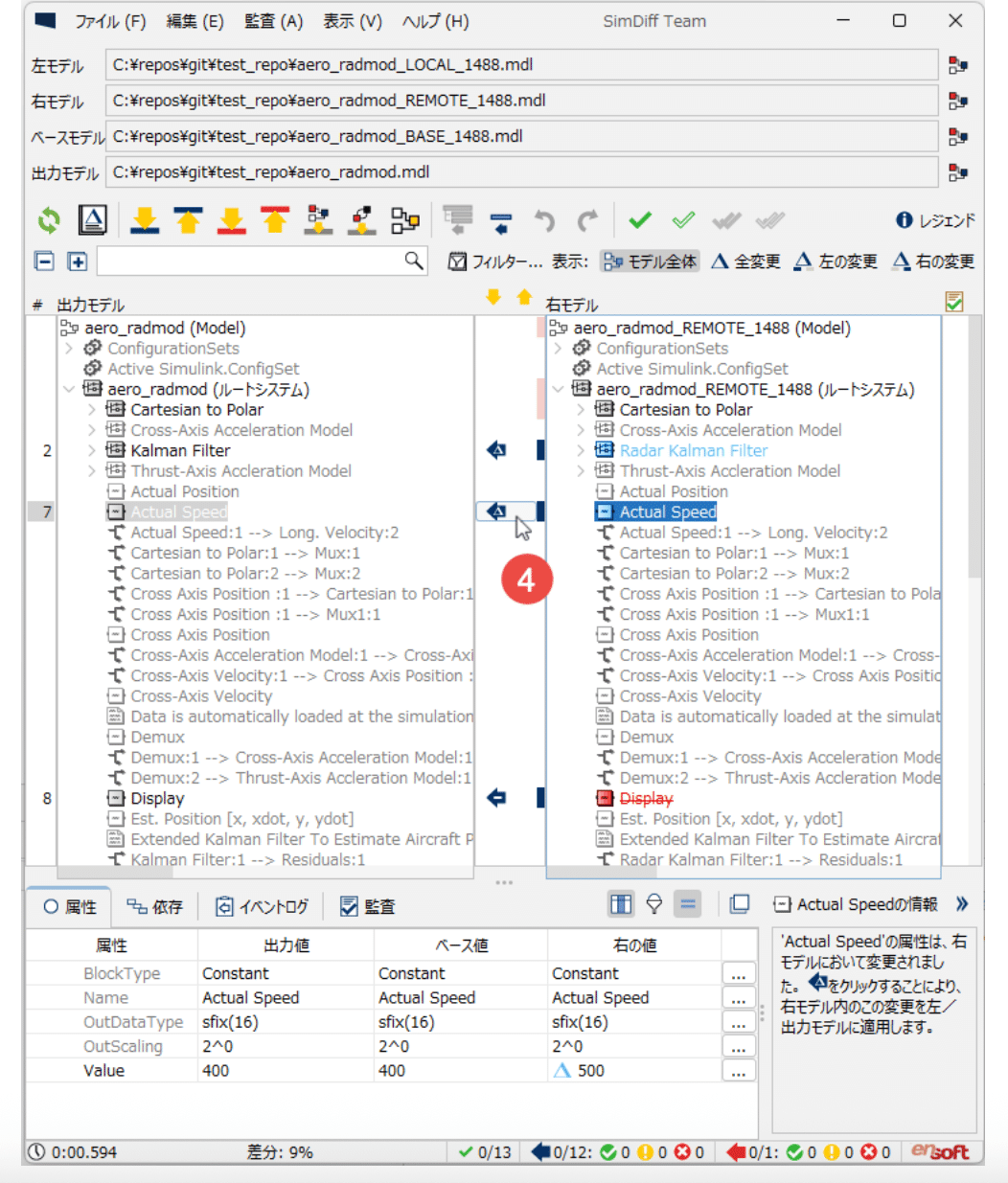

SimDiff を使用して変更をマージします。終わったら、Simulink のウィンドウからモデルを保存し、SimDiff を閉じます。

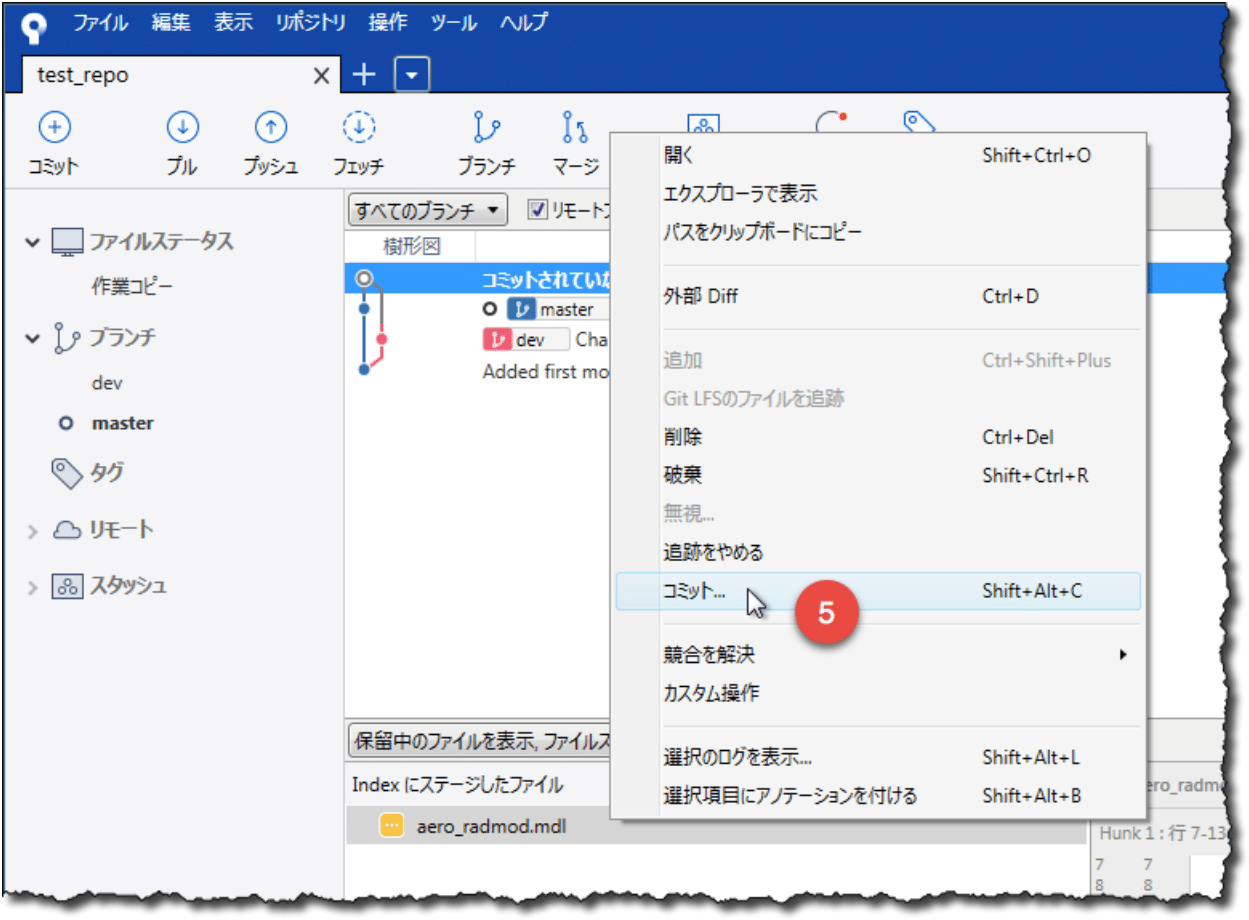

コミットされていない変更のブランチを選択し、マージしたファイルを右クリックして、コミットします。

別のクライアントを使用する場合は、バージョン管理の設定をご参照下さい。
