SimDiff を使用して Simulink と Stateflow を IBM Rational ClearTeam Explorer と統合する

ClearTeam Explorer は、IBM Rational ClearCase 用の Eclipse ベースのインターフェースです。ネイティブの ClearCase クライアントが持つ機能の多くを備えており、幅広いシステムで動作します。

ClearTeam Explorer で SimDiff を使用するには、ClearTeam Explorer の設定で数項目を変更します。

ClearTeam Explorer の統合は、ネイティブの ClearCase クライアントには適用されません。ネイティブクライアントの統合 API に制限があるため、ネイティブクライアントとの統合は推奨しません。ネイティブクライアントが必要な場合は、support@ensoftcorp.com までご連絡下さい。

手順

SimDiff を比較/マージのプロバイダとして設定します。次に、拡張子が .mdl および .slx のファイルにそのプロバイダを使うよう、比較/マージを設定します。

SimDiff を比較/マージのプロバイダとして設定する

1. ClearTeam Explorer の設定を開きます。
2. IBM Rational ClearTeam Explorer、次に統合、次に比較/マージ、次にプロバイダの管理へ進みます。

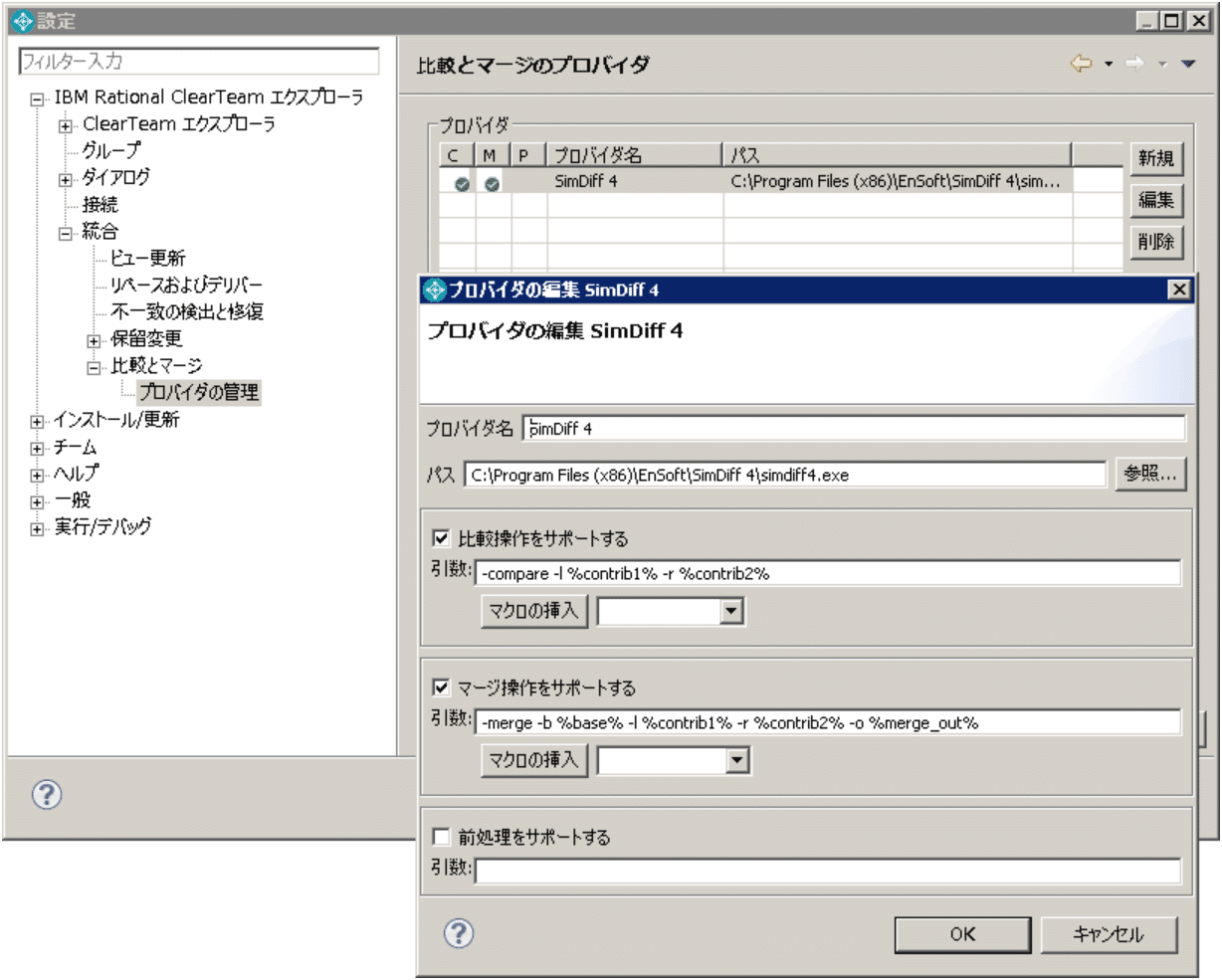

3. 次の設定で、新しいプロバイダを作成します。

• プロバイダ名: SimDiff
• パス: <SD installation directory>\simdiff4.exe
• 「比較操作をサポートする」にチェックを入れます。
• 比較操作の引数:

-compare -l %contrib1% -r %contrib2%

• 「マージ操作をサポートする」にチェックを入れます。
• マージ操作の引数:

-merge -b %base% -l %contrib1% -r %contrib2% -o %merge_out%

4. プロバイダを作成した後、メインの設定ダイアログで「適用」を押し、設定を保存します。

MDL および SLX ファイル用に SimDiff プロバイダを設定する

1. ClearTeam Explorer の設定を開きます。
2. IBM Rational ClearTeam Explorer、次に統合、次に比較/マージへ進みます。
3. 「次のタイプについてデフォルトのツールをオーバーライドする」にチェックを入れます。
4. リソースタイプ *.mdl、比較プロバイダ SimDiff、マージプロバイダ SimDiff として、オーバーライドを追加します。
5. 同じプロバイダで、リソースタイプ *.slx のオーバーライドをもう 1 つ追加します。

参考文献

• Rational ClearTeam Explorer について
• 比較/マージの設定
• 比較/マージのプロバイダの設定

別のクライアントを使用していますか。バージョン管理の設定をご覧下さい。
