SimDiff を使用して Simulink と Stateflow を git + GitExtensions と統合する

Git は分散バージョン管理システムです。主なインターフェースはコマンドラインです。Git Extensions は、そのコマンドラインの上で動くグラフィカルクライアントです。以下の手順で、Git Extensions 用に SimDiff を設定します。

このクライアントは ToolSelector を使用します。ToolSelector は弊社のユーティリティであり、入力引数（たとえばファイルの種類）から、設定されたツールを選びます。ToolSelector User Guide.pdf は ToolSelector のディレクトリにあります。デフォルトでは、そのディレクトリは C:\Program Files\EnSoft\SimDiff\utils\toolselector です。2020a.2 よりも古いバージョンの SimDiff を使用する場合、ディレクトリは C:\Program Files\EnSoft\SimDiff\utils\toolselector-20120215-1803 です。

設定

1. gitExtensions-simdiff.zip をダウンロードします。
2. 解凍したファイルを、お使いの ToolSelector ディレクトリ（デフォルトでは C:\Program Files\EnSoft\SimDiff\utils\toolselector）にコピーします。
3. Git Extensions の外部の差分ツールとマージツールを設定します。

• Git Extensions を開きます。
• ツール、設定の順にクリックします。

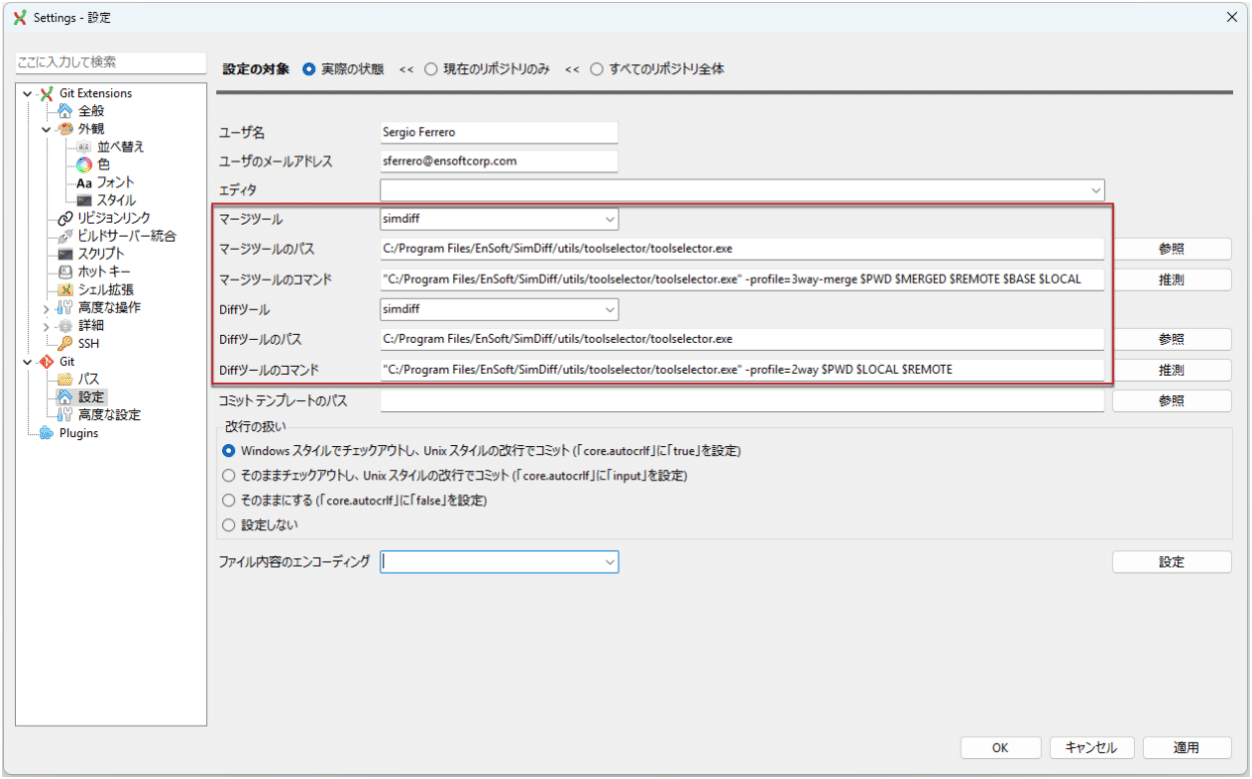

• 下の画像のように、Git Extensions の設定にある Git Config セクションに、次を入力します。

マージツール: simdiff

マージツールのパス: C:/Program Files/EnSoft/SimDiff/utils/toolselector/toolselector.exe

マージツールのコマンド:

"C:/Program Files/EnSoft/SimDiff/utils/toolselector/toolselector.exe" -profile=3way-merge $PWD $MERGED $REMOTE $BASE $LOCAL

差分ツール: simdiff

差分ツールのパス: C:/Program Files/EnSoft/SimDiff/utils/toolselector/toolselector.exe

差分ツールのコマンド:

"C:/Program Files/EnSoft/SimDiff/utils/toolselector/toolselector.exe" -profile=2way $PWD $LOCAL $REMOTE

注意

• SimDiff と ToolSelector がデフォルトの場所にない場合は、手順 3 のパスを変更します。
• ToolSelector が SimDiff ディレクトリ内のデフォルトの場所にない場合は、simdiff4.exe への正しい絶対パスまたは相対パスになるように simdiff-cd.bat を更新します。
• マージの一部として 3-way 差分を使用します。3-way 差分は、2 つのバージョンの間の差分と、各変更がどのモデルから来たかを示します。3-way 差分は SimDiff のすべてのエディションに含まれています。

利用

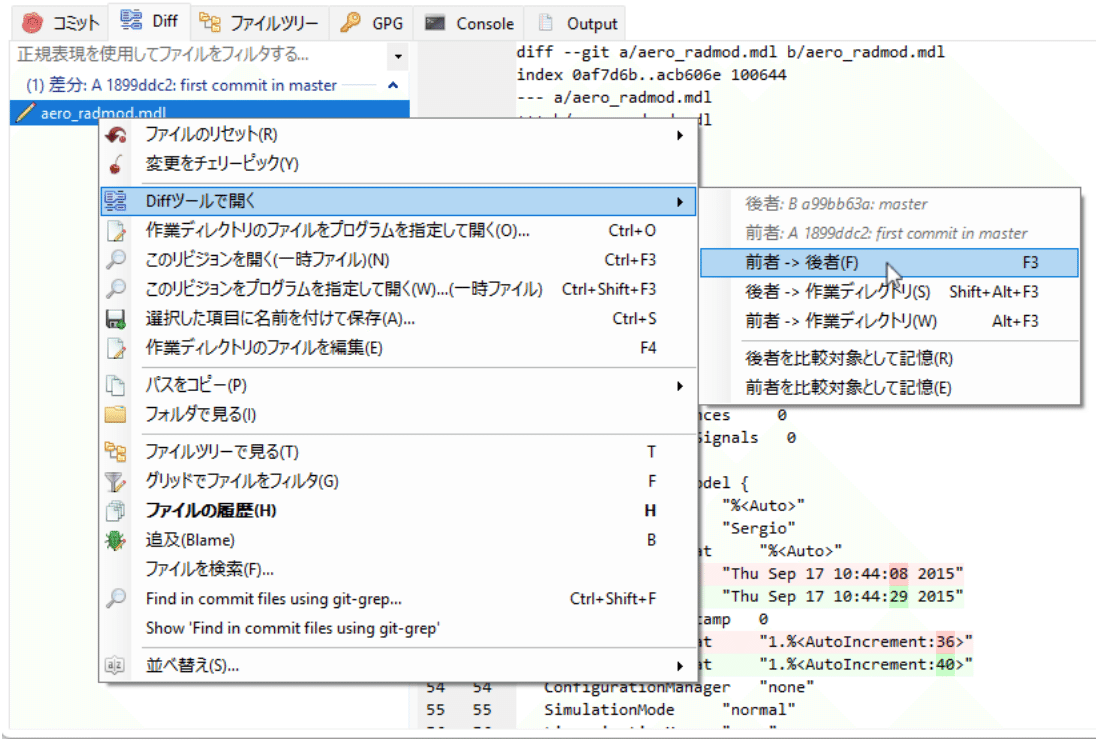

モデルの 2 つのバージョンの差分を確認するには、Diffツールで開くをクリックし、次に目的のオプション（たとえば 前者 -> 後者）をクリックします。Git Extensions が SimDiff を開きます。画像は、ステージされていないファイルを、リポジトリ内のコピーと比較する場合を示しています。

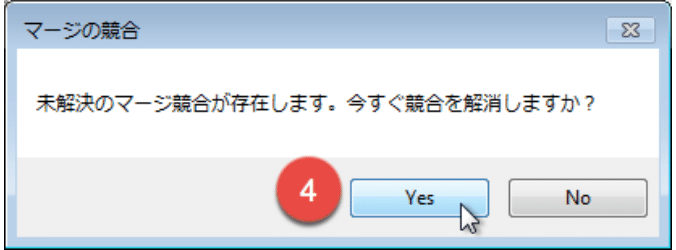

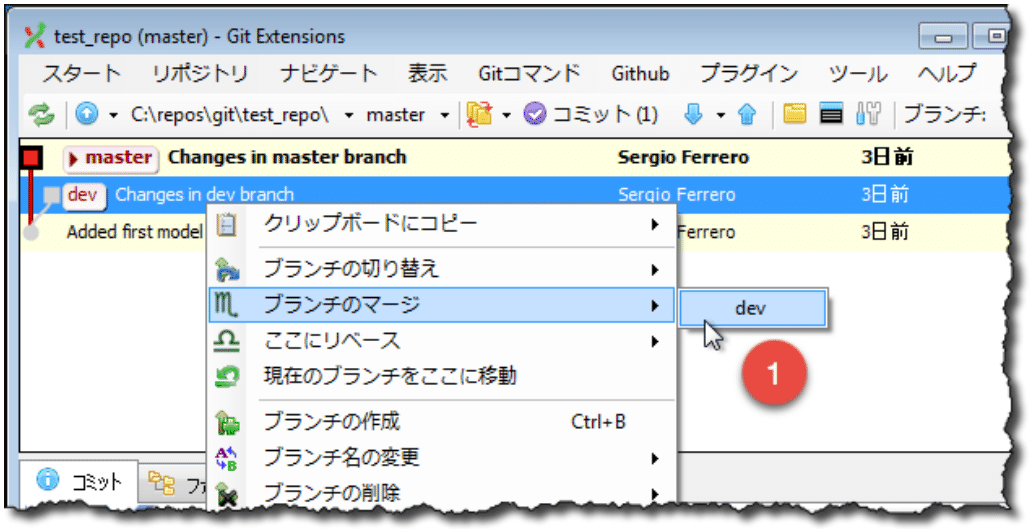

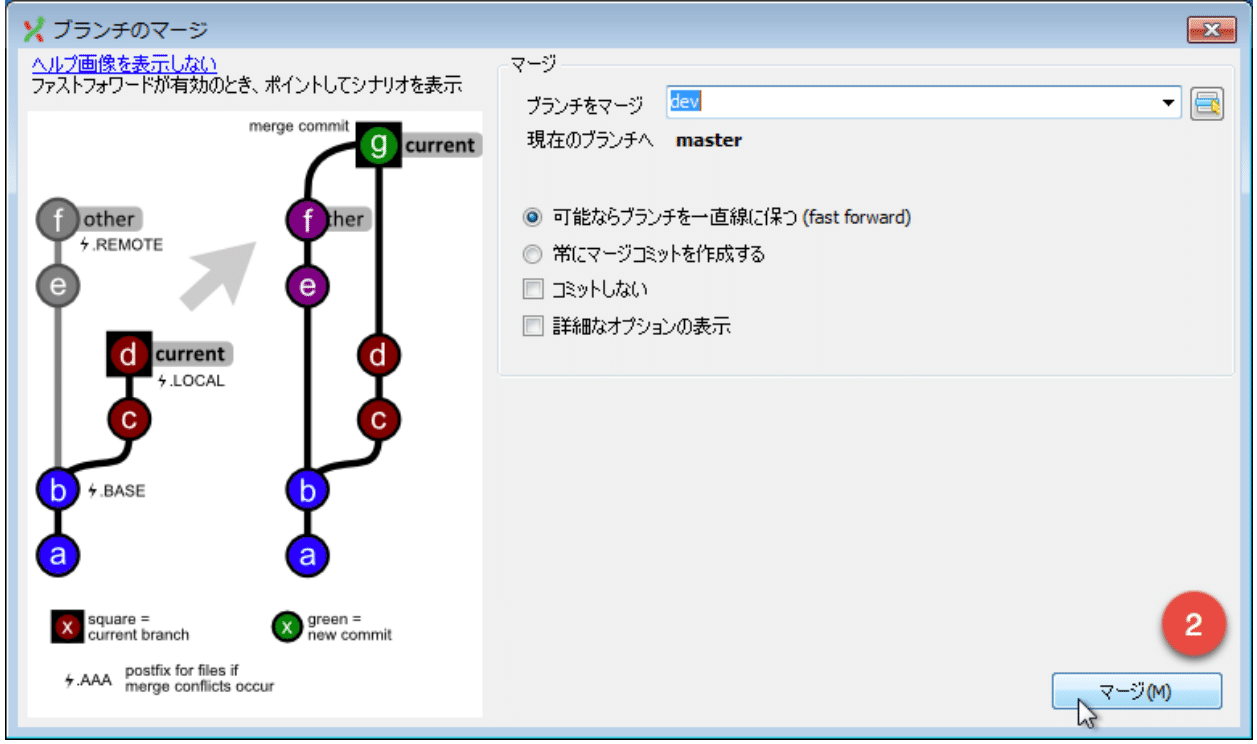

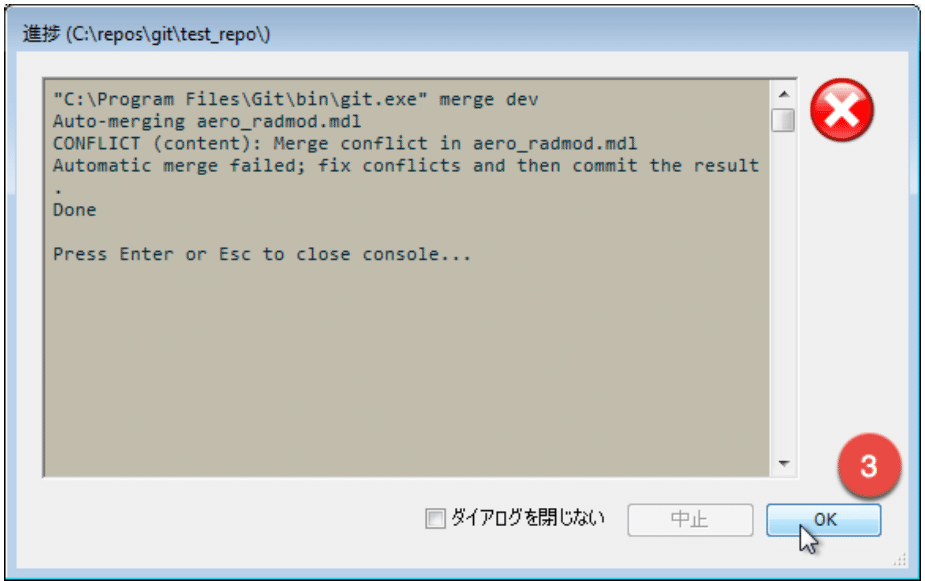

Git Extensions がマージコンフリクトを検出したときも、SimDiff が起動します。以下の手順では、ブランチを、チェックアウトされているブランチにマージします。マージするブランチを右クリックし、画像に従います。

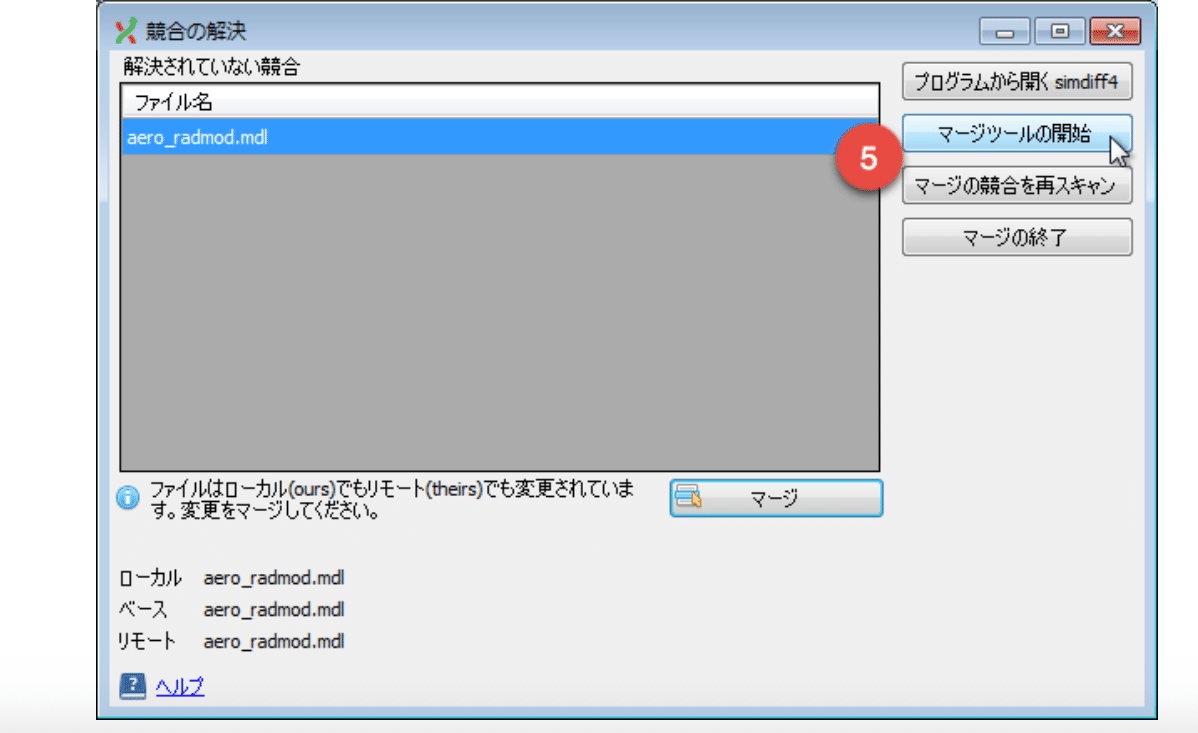

このダイアログでマージツールの開始をクリックし、SimDiff を開いて変更をマージします。

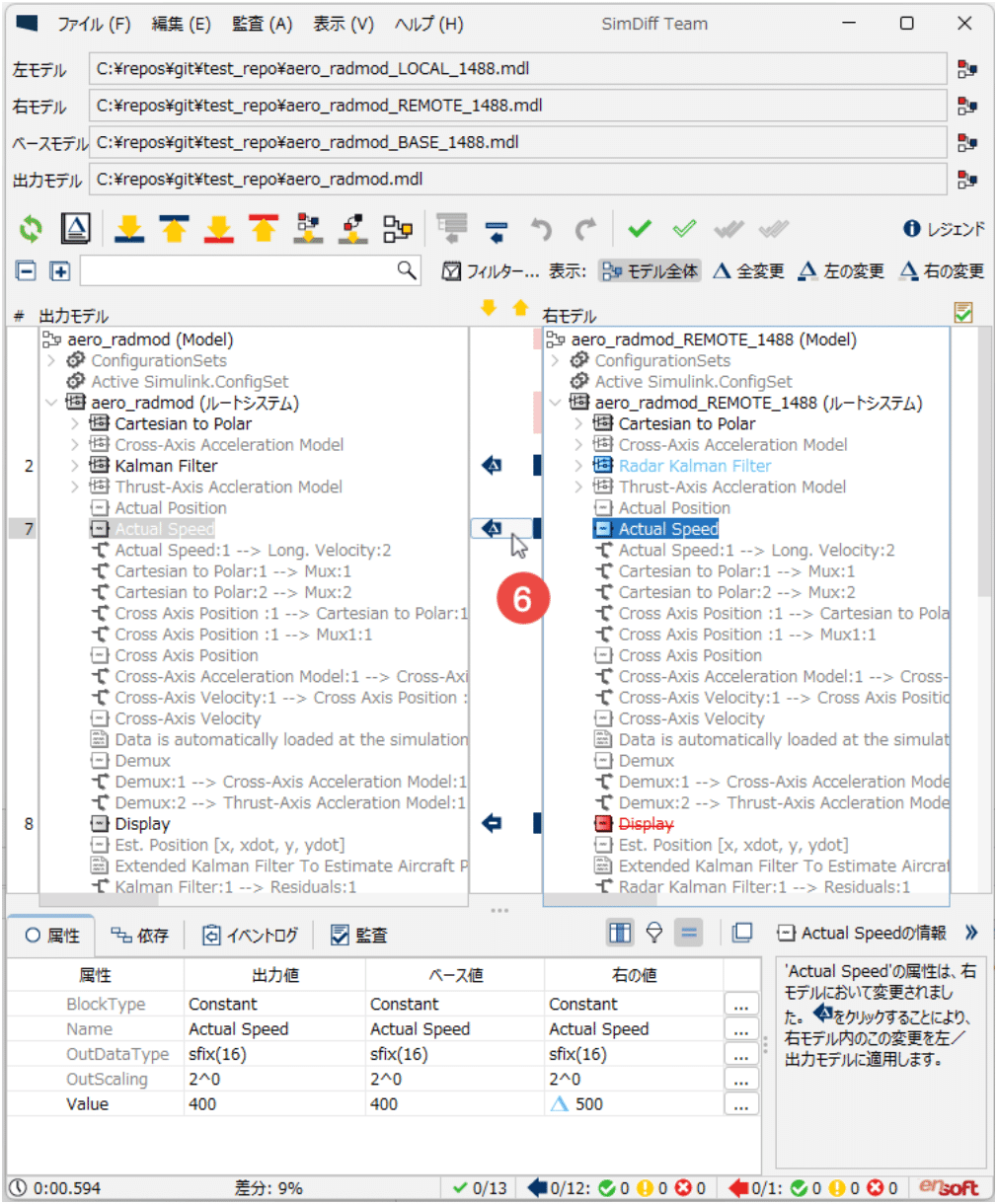

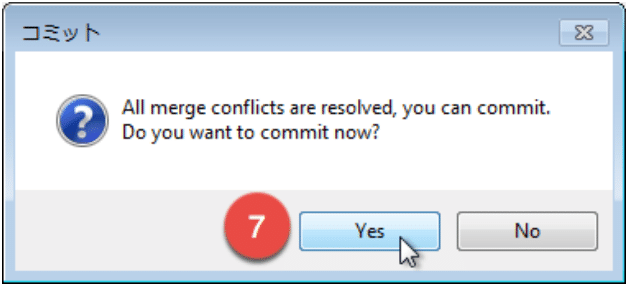

SimDiff を使って変更をマージします。終わったら、Simulink のウィンドウからモデルを保存し、SimDiff を閉じます。次のダイアログが表示されます。

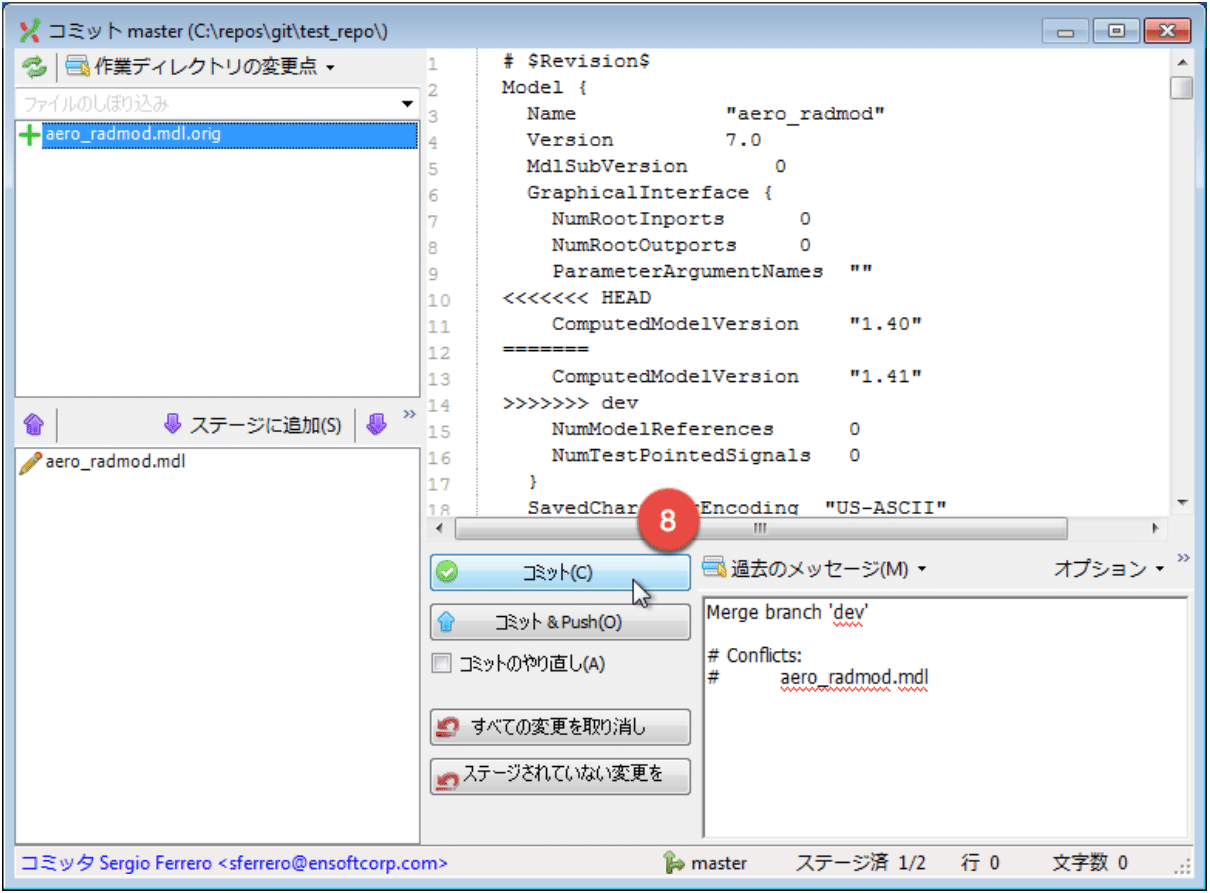

マージしたモデルをコミットします。
